XYHZ型稀油润滑装置

XYHZ型稀油润滑装置

  • 所属分类:XYHZ型稀油润滑装置

  • 点击次数:
  • 发布日期:2017/03/07
  • 在线询价
详细介绍

一.应用范围及结构特点

XYHZ系列稀油润滑装置,适用于冶炼、轧制、矿山、电力、石化、建材等机械设备的稀油循环润滑系统中:其工作介质粘度等级为N22~460的工业润滑油。

Q≤800L/min的装置为整体式结构,在制造厂内组装试验合格后出厂:Q>800L/min的装置为分体式结构,在制造厂内组装试验后解体散件出厂,再到用户现场进行二次组装。Q≥1000L/min的装置,具体结构依据用户要求设计。

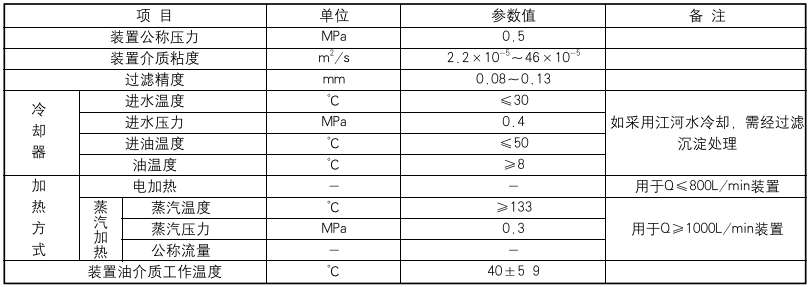

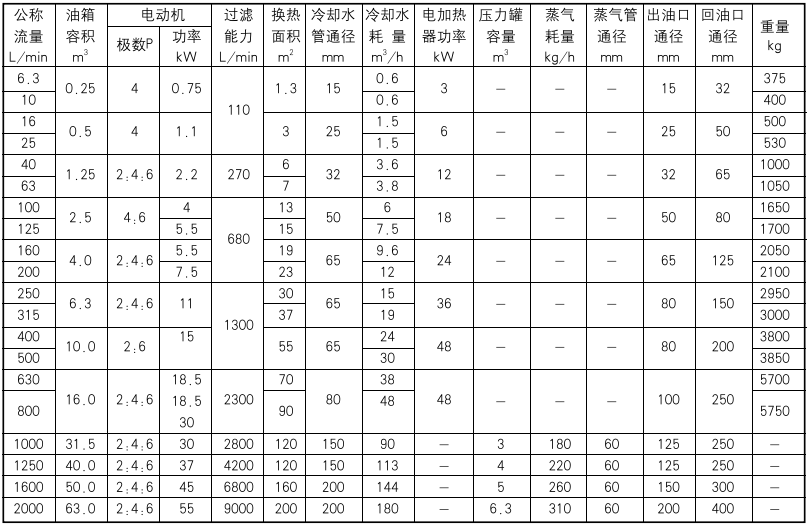

二,技术参数


注:表中过滤能力是在过滤精度0.08mm.介质粘度46×10.5m²/s。滤油压差△P=0.02MPa条件下的理论值。


三,装置原理图

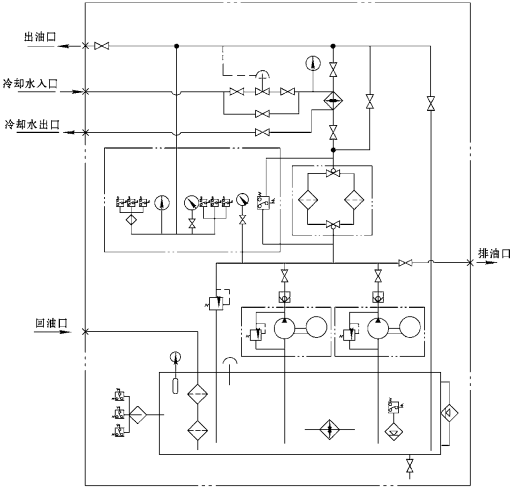

图1 Q≤800L/min用自力式温调阀的装置系统图

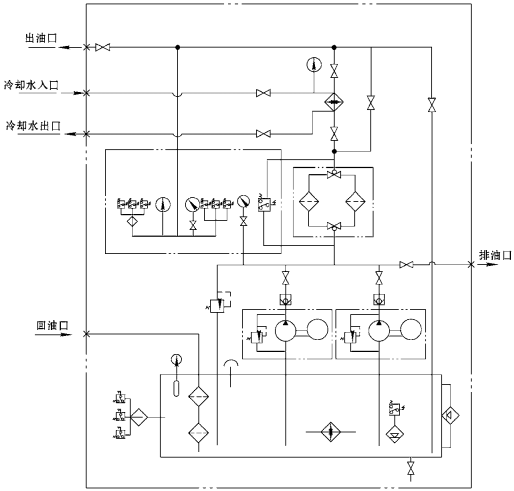

图2 Q≤800L/min用温度调节器的装置系统图

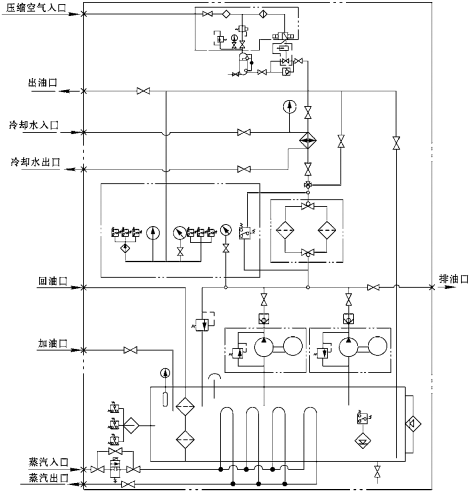

图3 Q≥l000L/min用自力式温调阀的装置系统图


图4 Q≥1000L/min用温度调节器的装置系统图

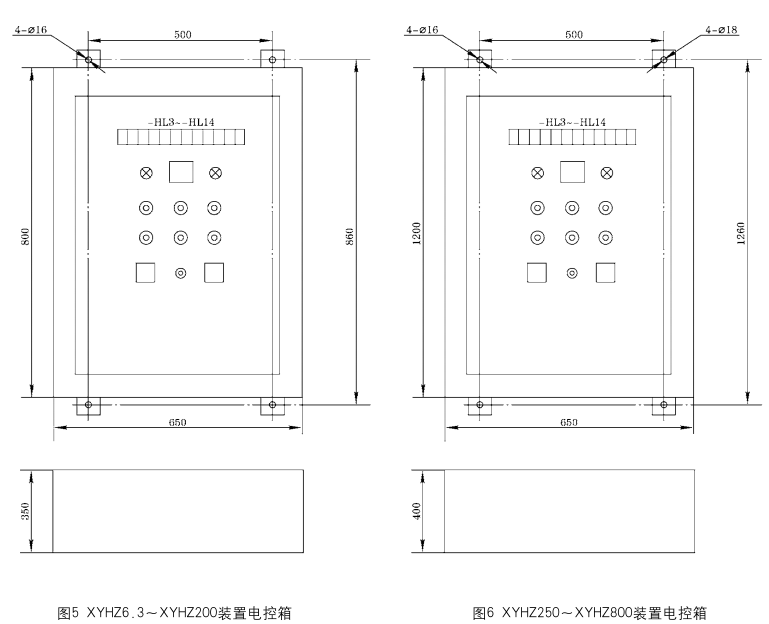

四、电控箱外形尺寸


五,装置外形尺寸

    1、XYHZ6.3~XYHZ25的装置形式与尺寸见图7和表3;

    2XYHZ40~XYHZ125的装置形式与尺寸见图8和表4;

    3XYHZ160~XYHZ800的装置形式与尺寸见图9和表5;

    4图7、8、9中进出口法兰尺寸见图10和表6、7;

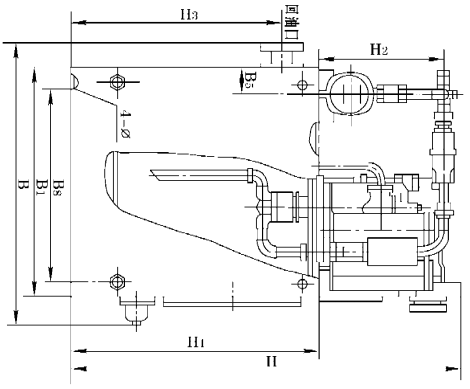

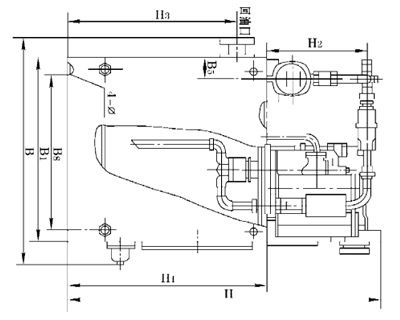

图7  XYHZ6.3~XYHZ25装置

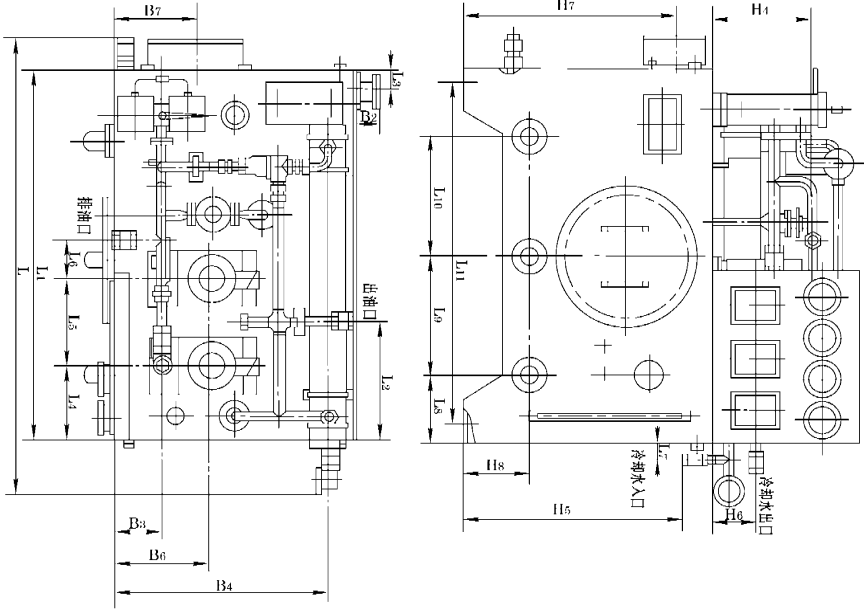

图8 XYHZ40~XYHZ125装置

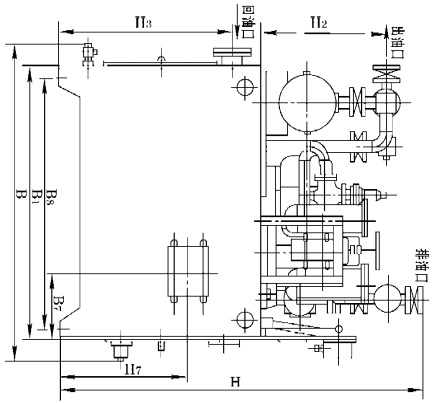

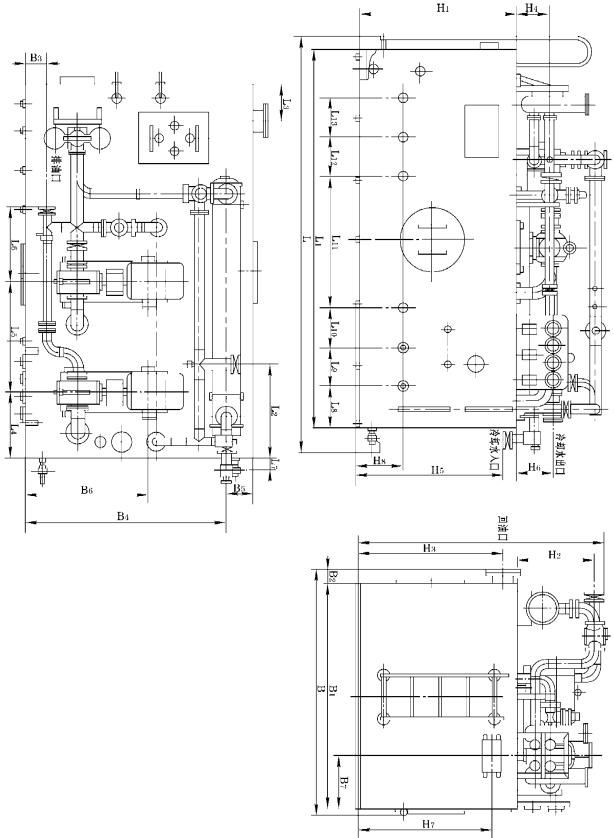

图9  XYHZ160~XYHZ800装置

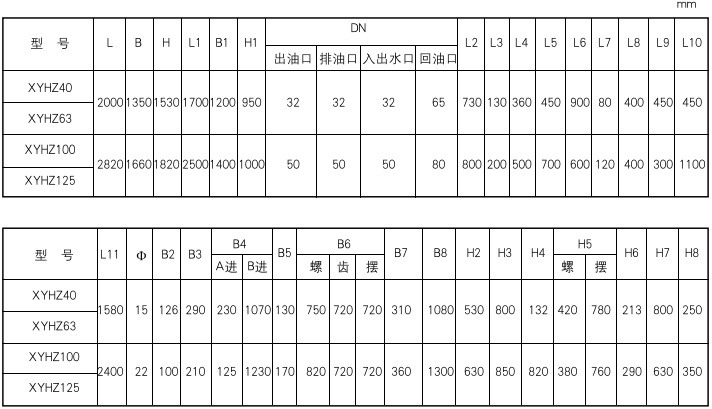

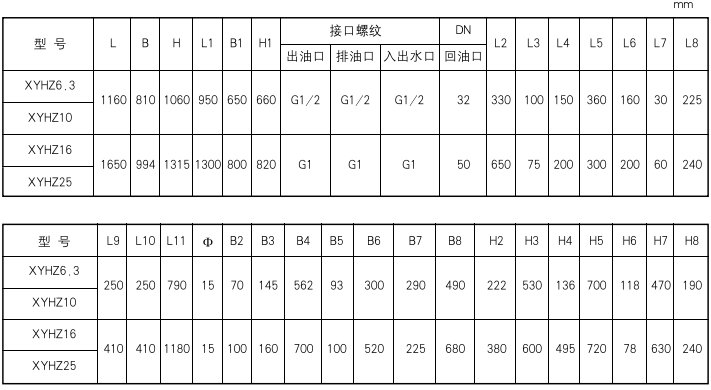

表3  XYHZ6.3~XYHZ25装置尺寸


表3  XYHZ6.3~XYHZ25装置尺寸

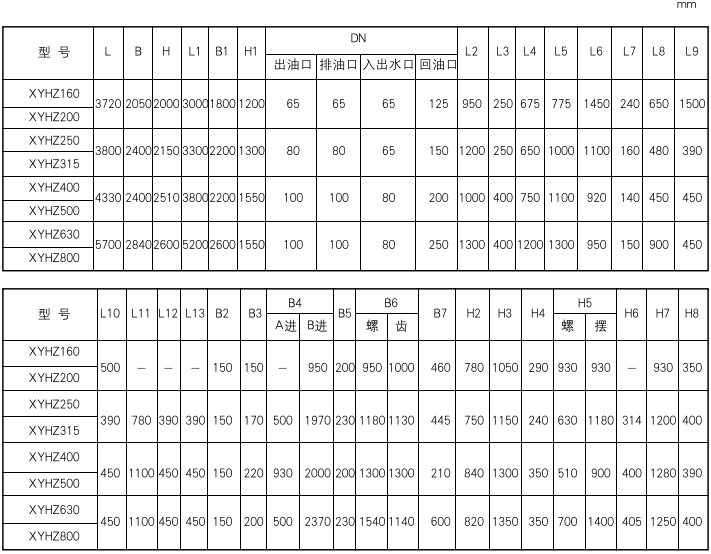

表5 XYHZ160~XYHZ800装置尺寸


注:

1、表4、表5中对应下边的螺、齿、摆、代表意义:螺一用螺杆泵装置:齿一用人字齿轮泵、斜齿轮泵装置:摆一用摆线齿轮泵装置。

2、表中:A进一油温控制采用温调阀装置的进水管B4尺寸、H5尺寸。

                B进一油温控制采用温调器装置的进水管B4尺寸、H5尺寸。

3、仅公称流量Q为160、 200、250、315、400、500L/min六个规格,有采用斜齿轮泵装置。



图10  法兰

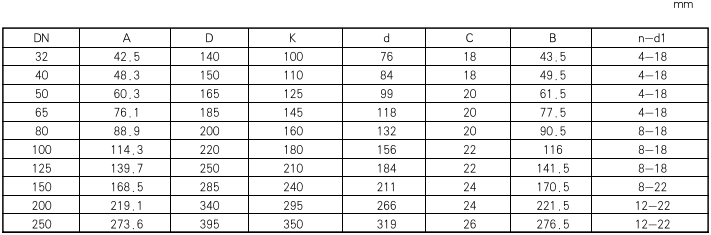

表6  法兰尺寸


注:法兰尺寸符合GB9119.7的规定。

六、标记方法


七,装置标记示例

    a)装置,公称流量6.3L/min,用温度调节器调温,供油泵用摆线齿轮泵,用继电器、接触器控制,不带压力罐装置的标记为:

    XYHZ6.3-BBT稀油润滑装置JB/T8522-1997

    b)装置,公称流量315L/min,用温度调节器调温,供油泵用人字齿轮油泵,用继电器、接触器控制,不带压力罐装置的标记为:

    XYHZ315-BRT稀油润滑装置JB/T8522-1997

    c)装置,公称流量500L/min,用温度调节器调温,供油泵用斜齿轮油泵,用继电器、接触器控制,不带压力罐装置的标记为:

    XYHZ500-BXT稀油润滑装置JB/T8522-1997

    d)装置,公称流量1 000L/min,用调温阀调温,供油泵用螺杆泵,用PLC控制,带有压力罐装置的标记为:

    XYHZ1000-ALPP稀油润滑装置JB/T8522-1997
