XYZ-G型稀油站

您的当前位置: 首 页 >> 其他产品 >> XYZ-G型稀油站

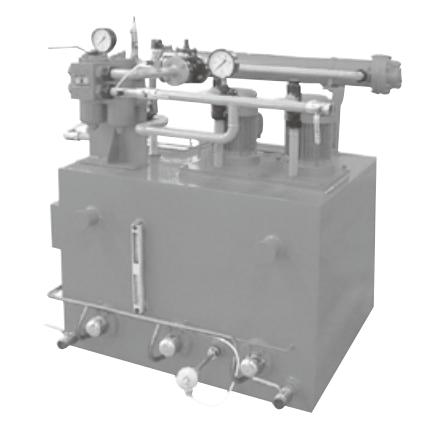

XYZ-G型稀油站

  • 所属分类:XYZ-G型稀油站

  • 点击次数:
  • 发布日期:2017/03/07
  • 在线询价
详细介绍


一、使用条件

    本产品适用于稀油循环润滑系统中,其工作介质为汽轮机油、20~25号机械油及轧钢机油,运动粘度等级为N22~N460(相当ISO VG22~VG460)。

    稀油站的公称供油压力为0.63MPa:过滤精度0.08-0.12mm;冷却水温≤28℃.冷却水压力0.2~0.3MPa.换热器进油温度为50'C.温降7~8℃;使用蒸汽加热时蒸汽压力为0.2-0.4MPa。

XYZ-G型稀油站


二、工作原理

工作时,油液由齿轮泵从油箱吸出,经单向阀、双筒网式油滤器、列管式油冷却器,被直接送到设备的润滑点。油站的Z高供油压力为0.4MPa,Z低供油压力为O.1MPa,根据润滑点的要求,通过调节安全阀确定使用压力,当油站的工作压力超过安全阀的调定压力时,安全阀将自动打开,多余的油液即流回油箱。正常工作时,油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时,则系统压力下降,当降到调定值时,通过压力控制器调节,备用泵自动开启,与工作泵一起工作,直到压力正常时,备用泵自动停止。若油压继续下降到另一调定值时,则通过另一压力控制器调节,发出事故警报。

双筒网片式油滤器的一组过滤滤芯工作,一组过滤滤芯备用,在进出口处揍有差压发讯器,当压差超过0.15MPa(≥250L/min稀油站为0.15-0.1MPa).人工切换,备用滤芯工作,取出原工作滤芯,清洗或更换滤片。

油站出油口接有压力式电接点温度计,根据供油温度要求,调定Z高和Z低两个界限。在低温时,信号灯亮,人工开启加热器进行加热,当油温升至高点时,自动切断加热器,停止加热:供油口温度高时,报警并开冷却器。

≥250L/min稀油站,采用蒸汽加热油箱中的润滑油,仪表盘尚多一检测冷却器进出水管压差的仪表,其主要部件均另外装于基础上:而≤1 25L/min稀油站的全部部件都装在油箱上,为整体式结构。

三、结构特点

a)设有备用油泵,可保证向润滑点连续供油。

b)过滤器放在冷却器之前,可提高过滤和通过能力:更适合较高粘度的润滑介质。

c)采用双筒式过滤器,可不停车进行滤芯的清洗和更换。

d)采用列管式油冷却器,冷却效果好,阻力小,便于维修。

e)回油设有磁网过滤,可吸附清除油液中铁质微粒,保证油液清洁度及提高润滑部件寿命。

f)配有仪表盘和电控箱,观察运行参数方便,可实现自动控制和事故报警。

四、技术参数


五、外形图


图1-1-1 XY26G-XY2-125G稀油站外形图

六、外形尺寸

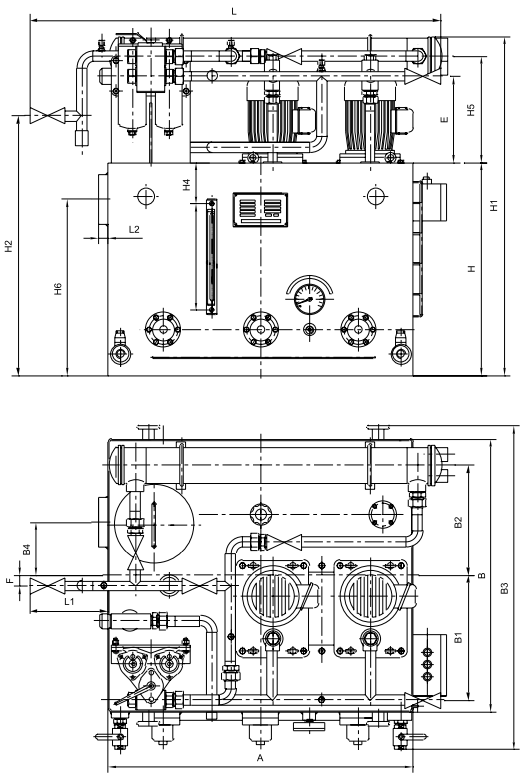

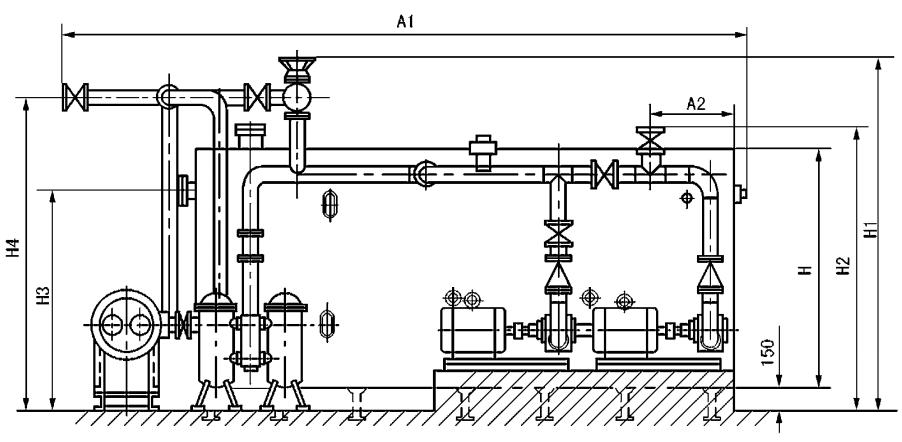

图1-1-2 XY2-250G-1000G稀油站外形图

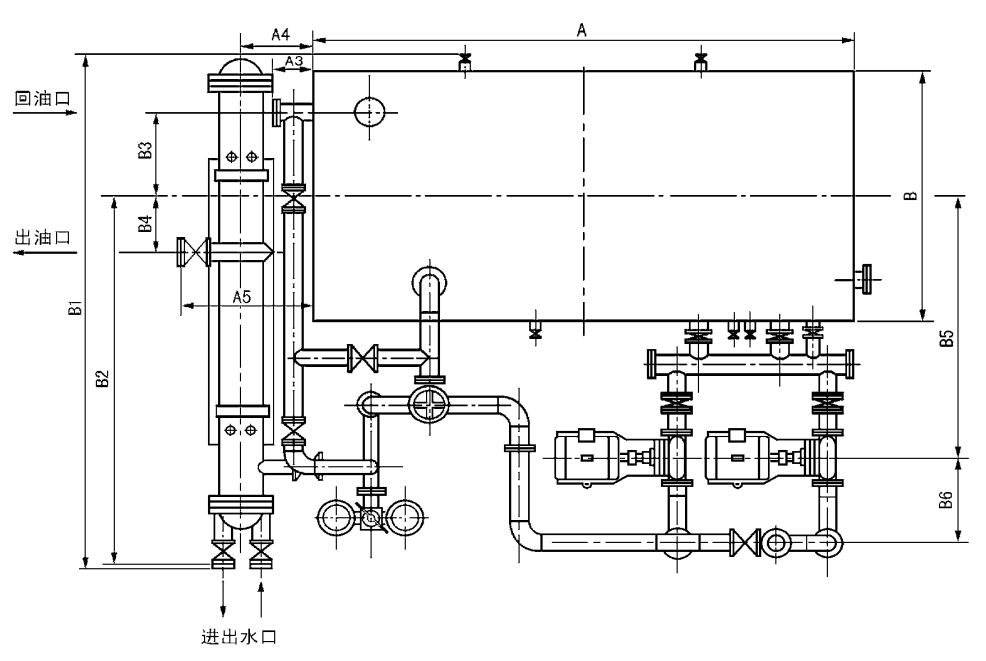

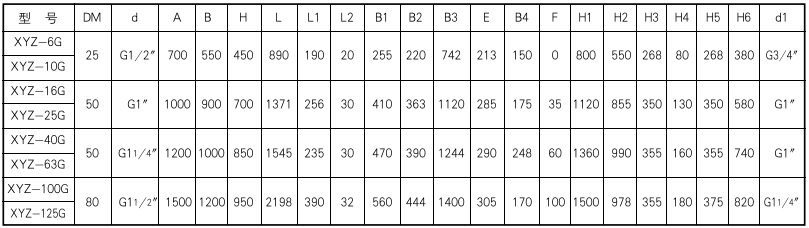

XY2250G -1 000G稀油站外形及安装尺寸


七、XY2-250G—1000G稀油站地基尺寸

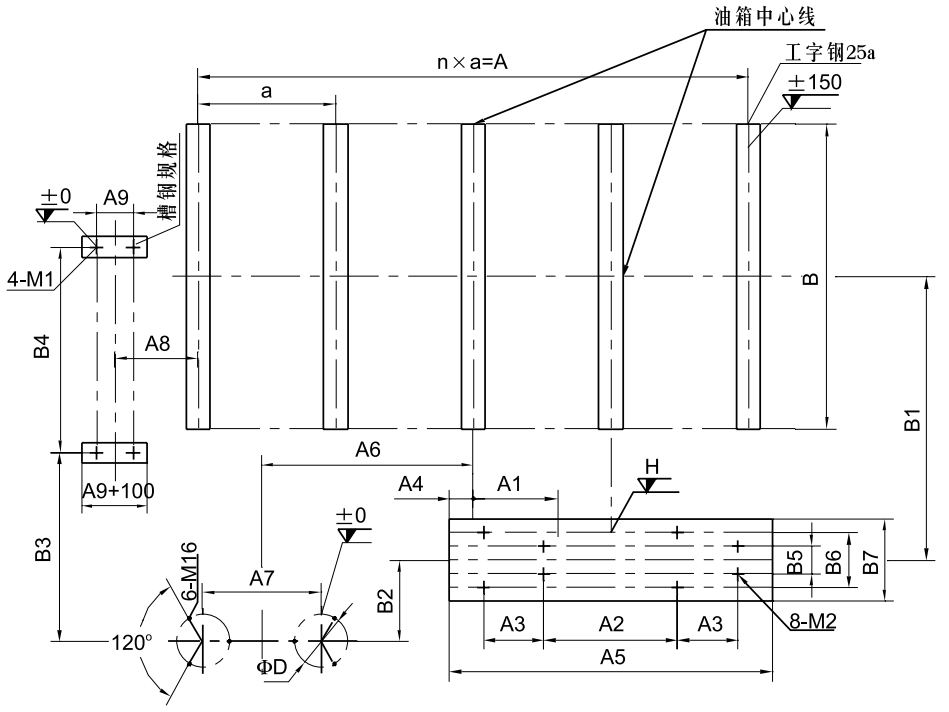

图1-1-3  XYZ-250G~1000G  稀油站地基图

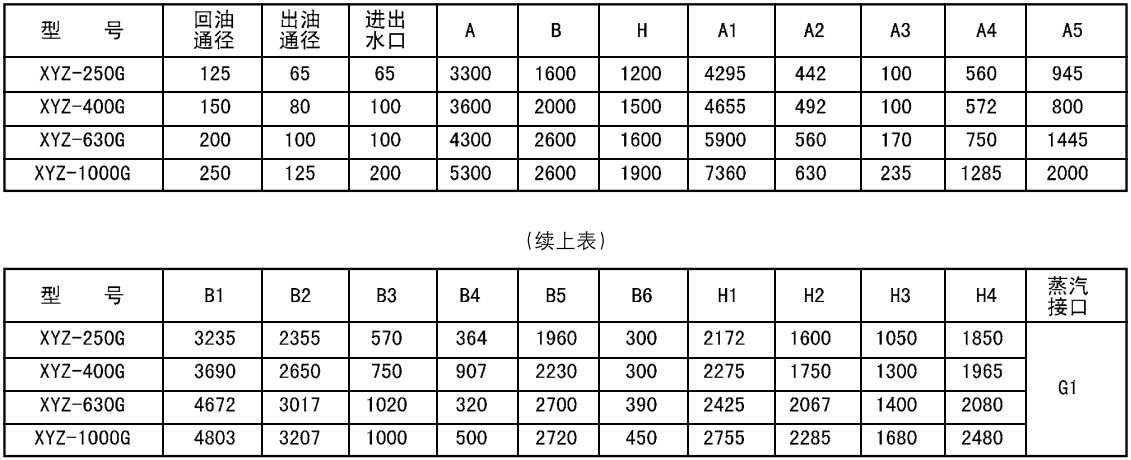

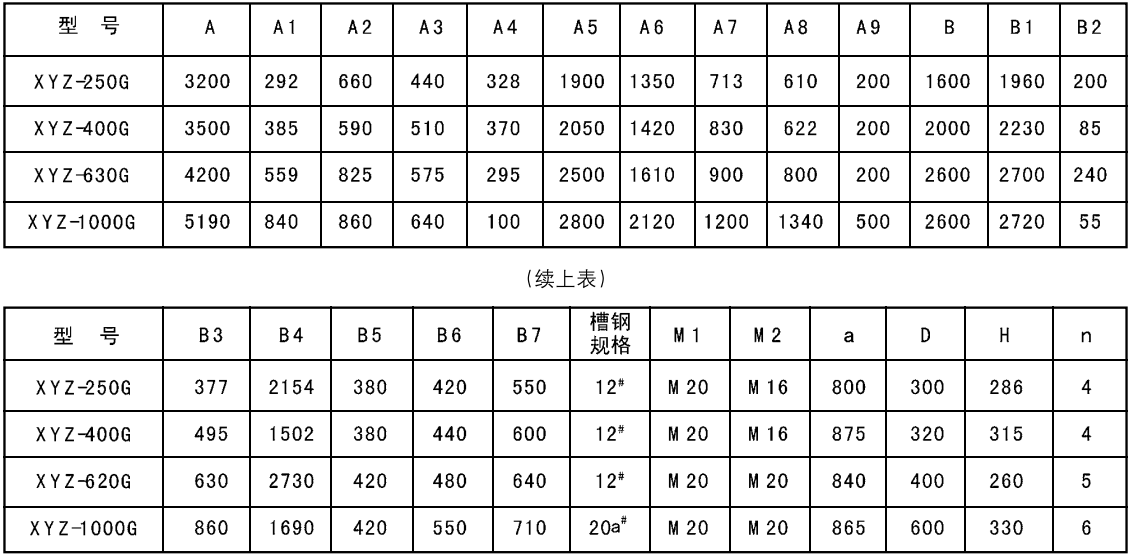

稀油站地基尺寸表

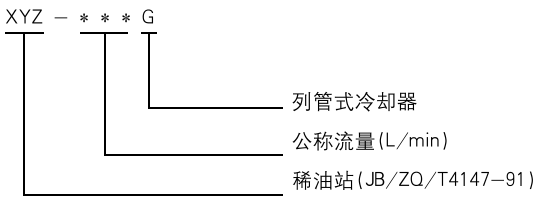

八、型号标注方法



九、原理图

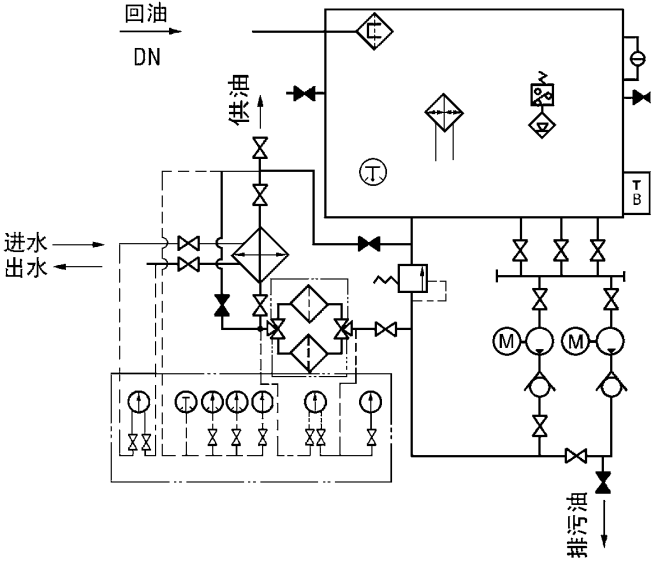

图1-1-4  XYZ-16G-XYZ-125G  稀油站原理图



图1-1-5  XYZ-250G~XYZ-1000G  稀油站原理图

十、外部接线图

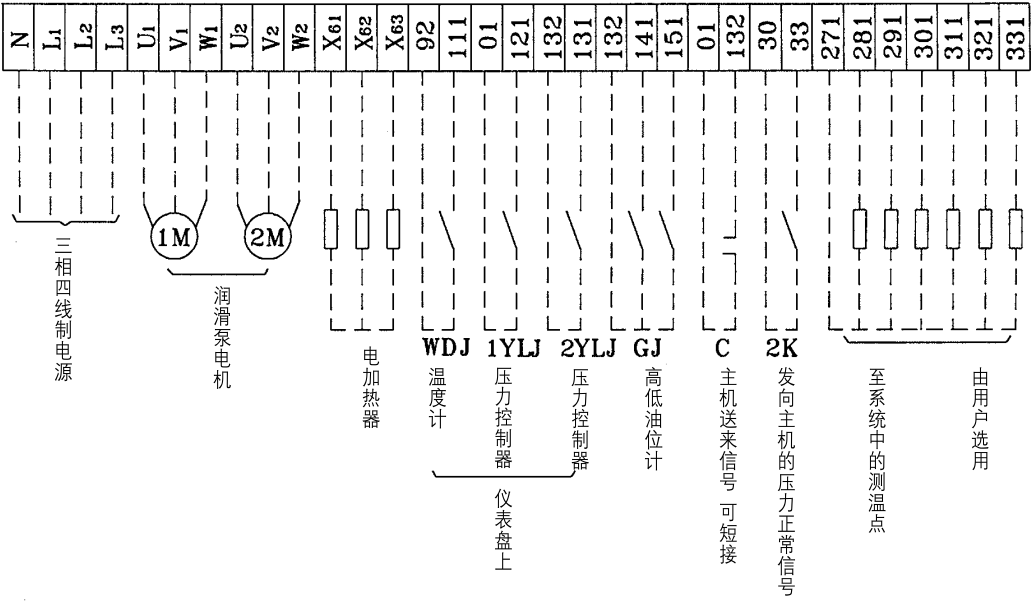

1、XYZ-6G~125G  稀油站电控箱外接端子接线图

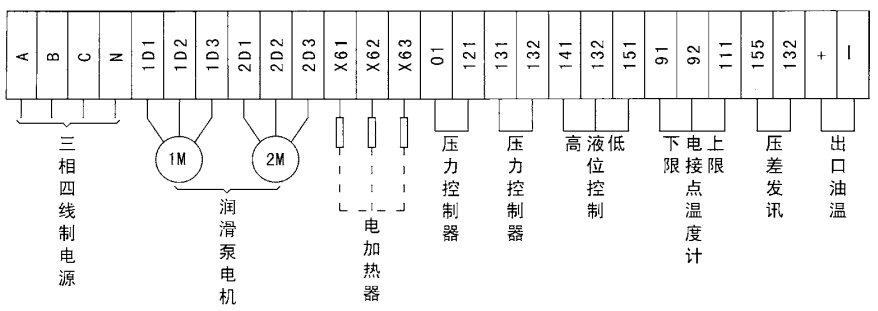

2、XYZ-250G~1000G稀油站电控箱外接端子接线图

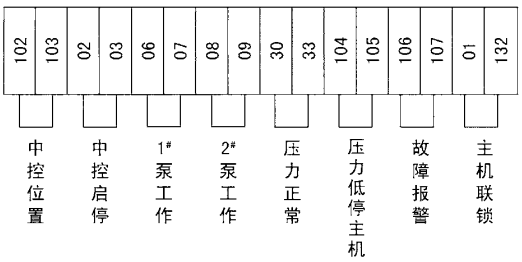

去油站、仪表盘接线端子图


十一、  电控柜、仪表盘

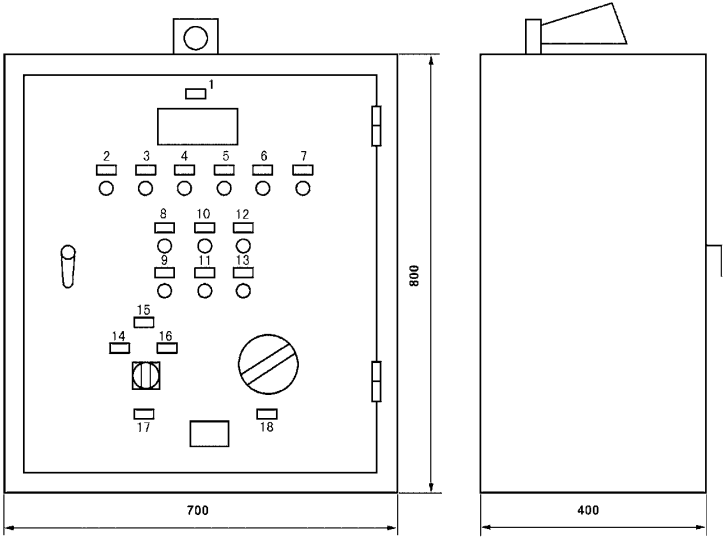

图1-1-6   XYZ-6G~XYZ-125G  稀油站电控柜外形图

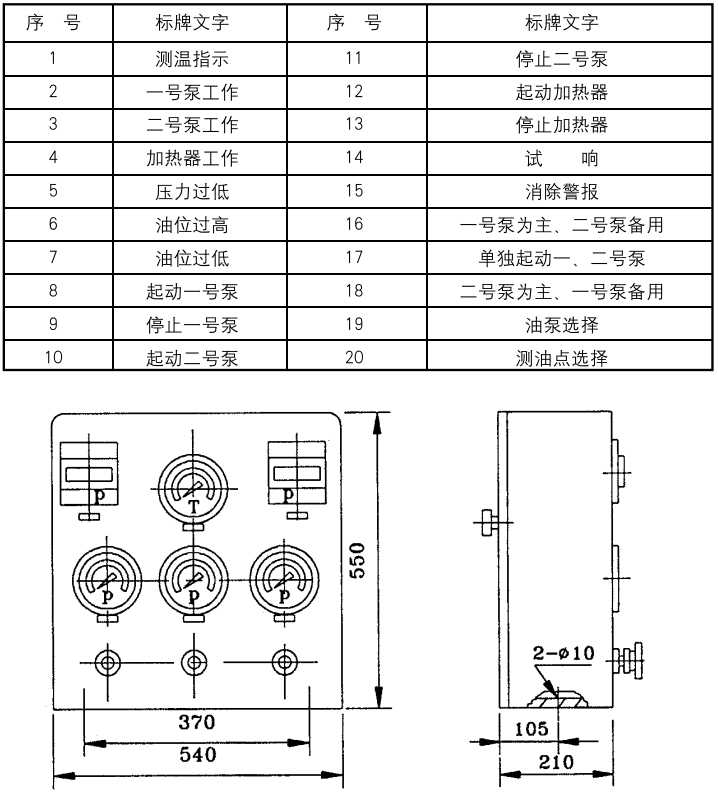

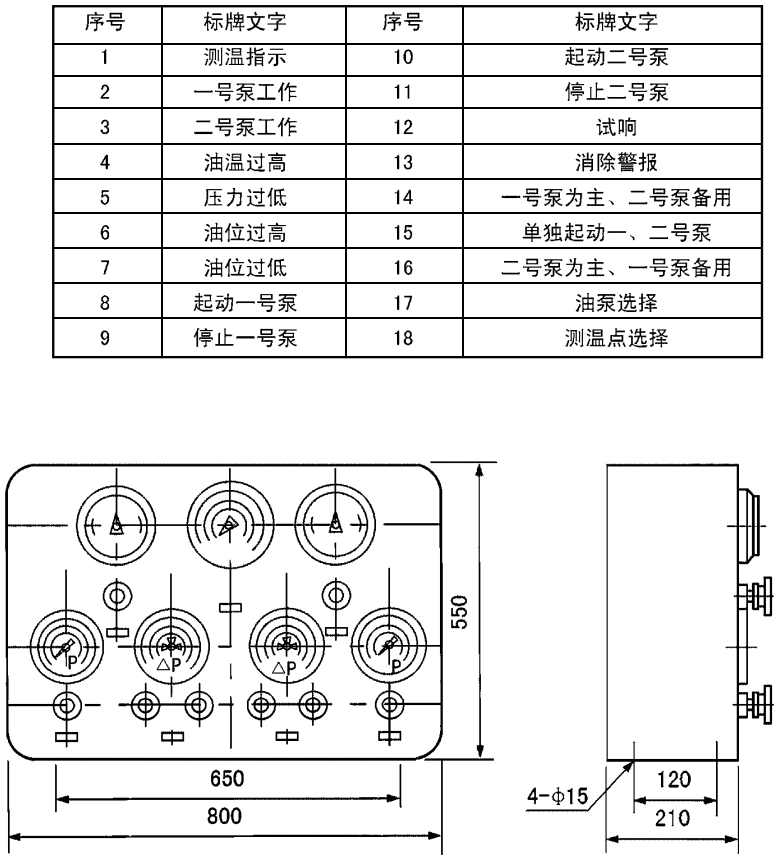

标牌文字说明:


图1-1-7   XYZ-6G-XYZ-125G  稀油站仪表盘外形图

XYZ-250G~XYZ-1000G  稀油站电控柜及仪表盘

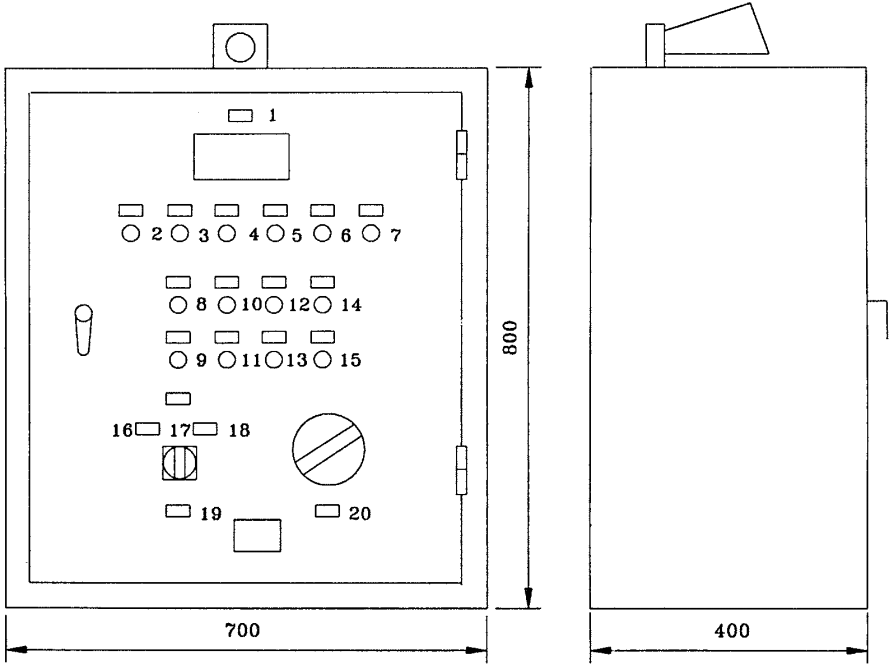

图1-1-8  XYZ-250G~XYZ-1000G 稀油站电控柜外形图

标牌文字说明:


图1-1-9  XYZ-250G~XYZ-1000G 稀油站仪表盘外形图

十一、订货说明

1、订货标记示例:

  如订购上述JB/ZQ/T41 47-91标准的稀油站则作如下标记:

  例如  订购公称流量125L/min的稀油站则标记为:

  XY2-125G稀油站(JB/ZQ/T4147-91)

  若订购公称流量400L/min但不带冷却器的稀油站

  XY2400A稀油站(JB/ZQ/T4147-91)

  注:  -A-取代-G-为不带冷却器的稀油站。

2、若换热器采用板式冷却器,请在订货合同中注明,外形图及地基尺寸需作相应改变。

3、标准稀油站为成套供应,带电控柜及仪表盘,若不带电控柜或仪表盘,请在订货合同中说明:若要求PLC控制,也请说明,并根据要求另行议价。

4、稀油站的润滑油牌号和粘度,过滤精度也需注明,若过滤精度高于0 08mm或对滤芯材质有要求的也应说明,价格相应变化。

5、对稀油站有特殊要求的,应作非标订货,价格协商确定。
