Y型系列过滤器

您的当前位置: 首 页 >> 其他产品 >> Y型系列过滤器

Y型系列过滤器

  • 所属分类:Y型系列过滤器

  • 点击次数:
  • 发布日期:2017/03/07
  • 在线询价
详细介绍

一、使用条件

Y型系列过滤器是石油、化工等输送管线上必不可少的设备,具有结构紧凑,使用方便,过滤能力大,压力损失小,安全可靠,价格低廉等优点。本产品规格齐全,适用性强,若将它安装在泵的入口或系统管线的有关部位,可提高泵及设备的使用寿命,又能保证整个系统安全稳定的运行。

过滤器是从流体中分离固体颗粒的过程,通常在压差推动下,迫使流、固相混合物通过过滤介质使固体颗粒截留于介质上,达到使流体和固体互相分离的功能。

Y型系列过滤器


二、技术参数及外形尺寸

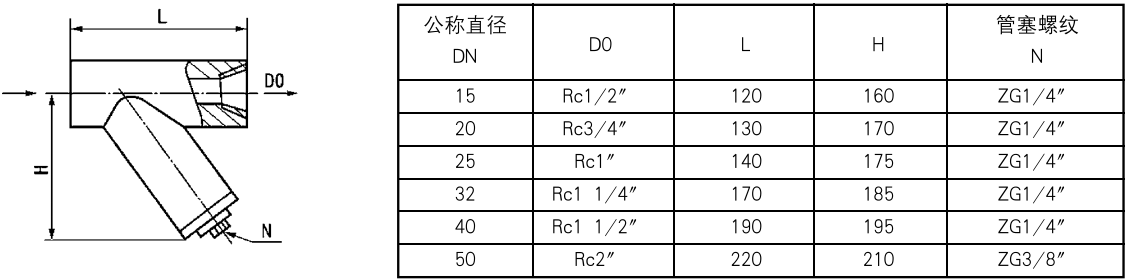

YZ — I型(4MPa)

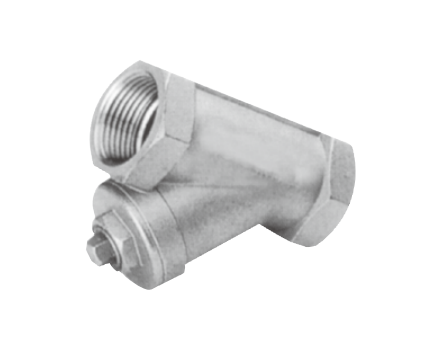

YZ — I型为整体铸造螺纹连接式过滤器(DN15~50, PN<4.0MPa)

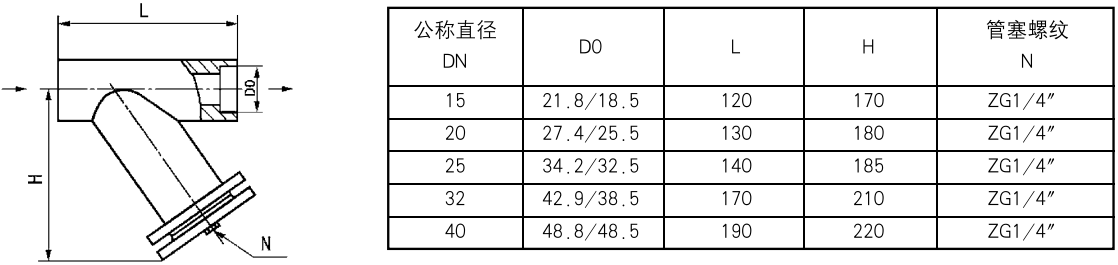

YZ — II型(1 0MPa)


YZ-Ⅱ型为整体铸造承插焊连接式过滤器(DN1540, PN≤10.0MPa)

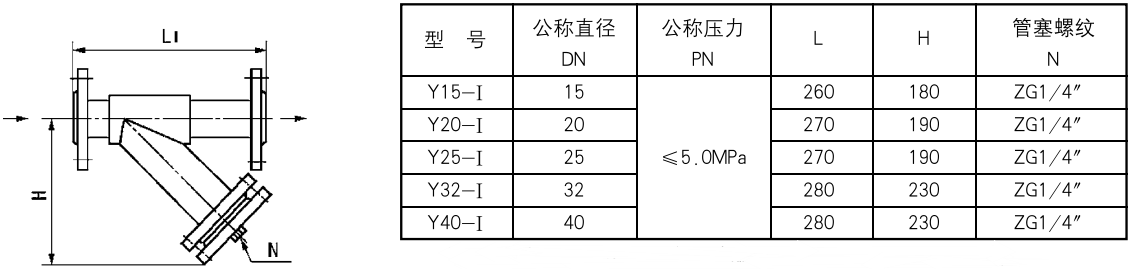

Y — I型(5MPa)


Y - I型为焊接型法兰连接式过滤器(DN1540, PN≤5.0MPa)

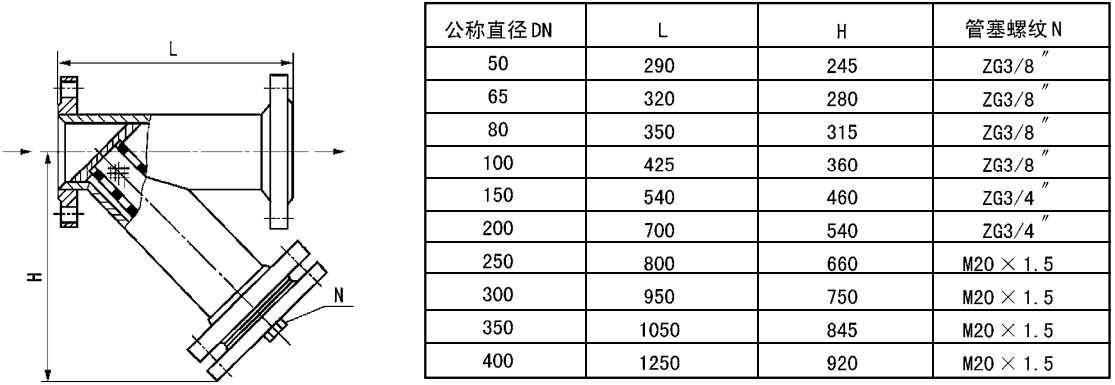

Y - II型 (5MPa)


Y-II 型焊接型法兰连接式过滤器

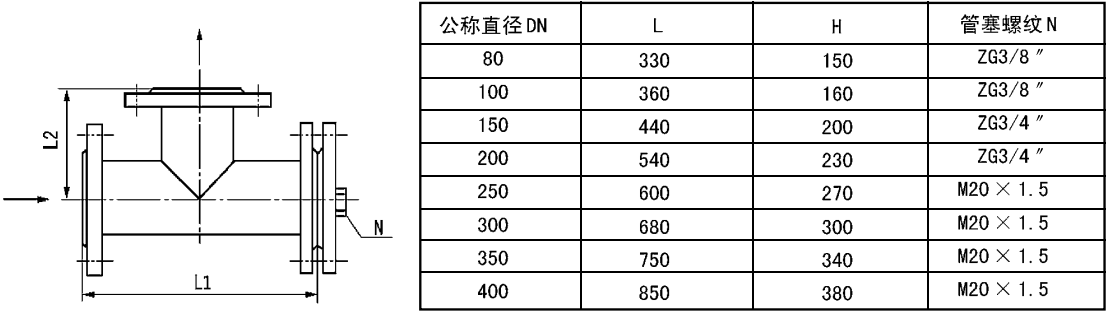

Y-III型(5MPa)


Y-III 型焊接型法兰连接式过滤器

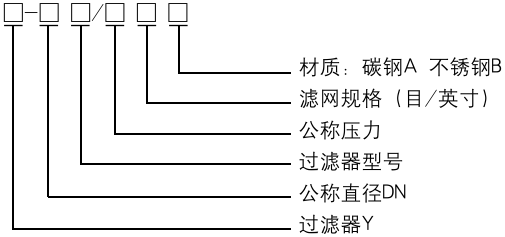

三、型号标注说明


四、工作原理

Y-I型、Y-Ⅱ型,它们是由主管和支管按一定角度焊接而成,当液体进入置有相应规格滤网的滤筒后,其微小杂质滤至支管底部,而滤液则由过滤器出口排出。

Y - Ⅲ型它安装在管线转弯处,当流体进入滤筒后,滤液能转过90。从出口排出。清洗时,旋开支管底部的旋塞或拆卸开板即可。

五、滤网规格及各部分材质

滤网规格
